曲线分板机 EXE 880F

曲线分板机 EXE 880F

产品详情

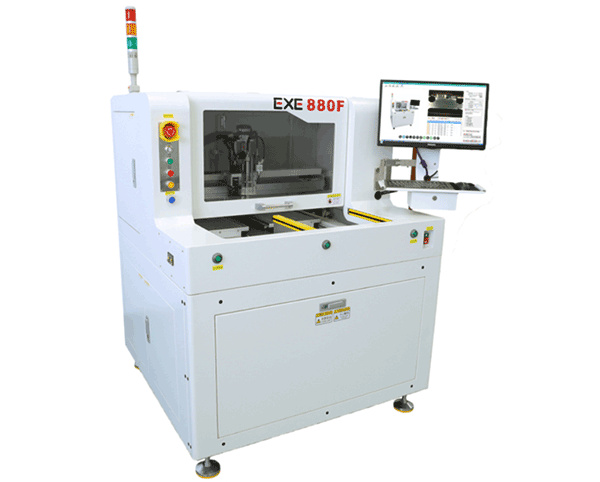

曲线分板机 EXE-880F




一、基本参数规格:

1.单边工作尺寸:290mm X 350mm

2.四轴伺服驱动:X、Y1、Y2、Z

3.X-Y AC Servo 速度:0-1000mm/sec

4.Z AC Servo 速度:0-800mm/sec

5.X-Y 重复精度:±0.01mm

6.切割精度:±0.02mm

7.CCD相机校准精度:±0.01mm

8.分板应力数值:300uε以下

9.NSK主轴转速:Max.60,000rpm

10.刀具直径:0.8-2.3mm

11.PCB板切割厚度:0.2mm-6.0mm

12.集尘机功率:3HP(选项5HP)

13.集尘柜尺寸:640mm×785mm×1760mm(D×W×H)

14.机器尺寸: 1075mm×1430mm×1460mm(D×W×H)

15.主机+集尘机重量:800 KG



二、设备配置介绍

1、全自动PCB分板机采用高速NSK主轴切割分板,大幅降低切割应力,精度高,惯性小,回应快。




2、双Y轴工作台PCB取放区装设光栅安全设施,避免人工误操作,符合公共安全要求。



3.视窗操作界面亲切中英文切换,图示视窗操作界面,编辑程式简单、能快速的完成多点式程式。

4.软件用户多层管理权限、防止误操作等行为。





 5、全自动PCB分板机下吸尘采用密封式设计,吸入口采用45度斜角,减少粉尘在内部产生涡流现象。



6、上吸尘结构(选配)采用静电毛刷密封切割点,独立的针对单切割点吸尘,大幅度提高吸尘效果。



7、铣刀检测系统采用光电感应器,实时监控铣刀状态,有效防止断刀后继续运行等现象。



8、软件设置铣刀分段功能,自动下刀补偿,延长铣刀使用寿命,降低成本。





三、 质量保证及售后服务

1、 全自动PCB分板机整体设备保固期为一年,若有质量问题免费提供售后维护及更换。

2、 售后服务人员均为本公司资深专业技术人员,经过公司的正规培训,考试合格后才单独作业的。

3、 售后部接到设备故障通知后,如设备不能正常工作时,长三角内半小时内做出答覆,2小时内派遣人员赶到现场解决问题;

长三角外半小时内做出答覆,再根据具体情况24小时内派遣售后人员到达现场解决问题。

(如开机不能正常生产,售后人员与客户进行沟通,按客户的要求时间内赶到现场)。

4、 本公司售后人员全天24小时待命工作,不分星期六和星期天与节假日。

5、  设备到达贵司后,我公司安排工程技术人员安装调试。

6、 我公司可安排售后技术人员驻客户公司三天,负责培训及技术指导(可根据客户适当要求延长时间)直到接受为止。

7、 我公司售后技术人员负责全面培训,贵司操作及技术人员对我公司设备的安装及操作,全心服务,毫无保留。

8、 如客户公司有要求的前提下,我公司可帮助客户公司对其技术人员进行分板机操作调试考试等。
