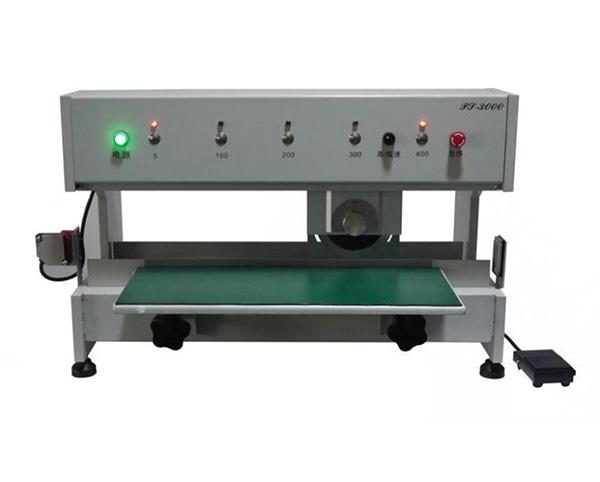

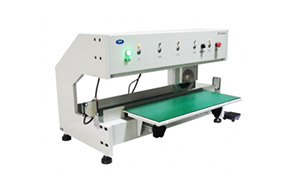

走刀分板机

走刀分板机

产品详情

走刀式分板机特点:

1.连结多片的板于焊锡后,折断时常会伤害线路或将电子零件折断,本机以走刀式行进分割,可彻底减少应力,防止焊点龟裂及零件断裂,提高生产效率及质量。

2 .采用上圆刀下平刀方式,板至于下平刀上,开关一踩,上圆刀横移走动至所设定的定点,即将PCB板切断分割,切断不脱丝,切口平整,无毛边。

3.完全立开发,使用微电脑程序控制,定点精准,稳定性强。一刀切断0-360MM长以内单条板。
4. 切板走刀速度可调高、低两种,速度500mm/S和300mm/S,刀速快的话,可以提高产品质量,无毛边,无毛刺。
5. 刀轮走刀行程:0-360mm(刀具长度可订做)。刀轮上下高度微调:0-2mm以适用各种PCB板厚度,解决PCB板V-CUT槽深浅问题。操作台高低可调整:0-50mm。
6 .走刀行程可随板的长度设定前进停止定点,停止定点为人工设定。
7 .后挡板深度范围:无限制。比较大板切断宽度: 无限制,比较大板切断长度:360mm ,板比较大厚度:0.2-5mm ,V槽间比较大厚度:0.25-2.0mm。
8.上、下刀为进口高速钢料,耐用无比,可再研磨。
9.可另配套加输送带,方便切好的PCB板自动送出。
10.升降平台平台的升降,平台调高,可以影响产品的品质,不容易切坏产品‚也可以降低应力。
11.限位装置 ,可以适用不同大小的产品,从而提高工作效率。



走刀式分板机技术数据

 型号参数

EXE-3000

EXE-3000A

EXE-3000B

上刀规格

125MM

125MM

125MM

下刀规格

L420*W100*T6MM

L660*W100*T6MM

L1320*W100*T6MM

上刀最大行程

0---420MM

0---620MM

0---1260MM

上刀微调

0—2MM

0—2MM

0—2MM

下刀可调

0—40MM

0—40MM

0-40MM

可切PCB厚度

0.5-3.6MM

0.5-3.6MM

0.5-3.6MM

机器尺寸

L650*W500*H480MM

L850*W500*H480MM

L1500*W500*H480MM

电源

AC220V 50-60HZ

AC220V 50-60HZ

AC220V 50-60HZ

设备重量

55KG

68KG

90KG.
